Разгон IDE шлейфов своими руками

09.07.2011, 10:05

Предыстория

Как-то в нашей организации нашлось три (!) ящика новых 40-жильных IDE шлейфов. Из-за постоянной нехватки 80-жильных шлейфов назрел вопрос: "а можно ли?"

Теория

Как правило, в офисной машине используется один жесткий диск, который к тому же расположен рядом с IDE разъемами материнской платы. Получается, что нам не нужна длина стандартного шлейфа в 40-50 см, а значит, сократив его длину до 8-10 см, мы уменьшим уровень взаимопроникающих помех на сигнальных линиях. Следующая задача - это обмануть плату, чтобы она распознала 40-жильный шлейф как 80-жильный и включила режим UDMA. Почитав спецификации, я выяснил что 80-жильный шлейф не так прост, как кажется на первый взгляд. Известно, что в отличие от 40-жильного, он не симметричен и его разъемы маркируются разными цветами - синий (в плату), серый (к устройству Slave), черный (к устройству Master). Так вот на синем разъёме контакт 34 соединен с 2, 19, 22, 24, 26, 30 (это всё земля) и не идет на шлейф, чем и обеспечивается распознавание его типа системой.

Практика

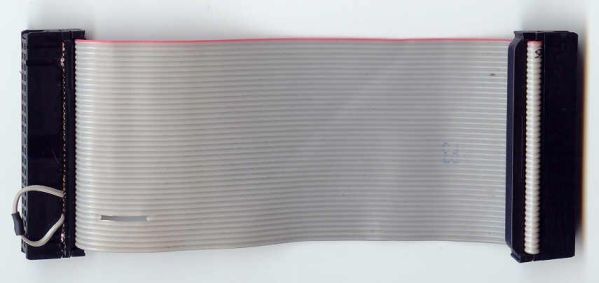

Нужен острый нож, паяльник, изоляция. От стандартного 40-жильного шлейфа отрезаем его длинную сторону, при этом оставляя провода от 30-го и 34-го разъёма. Соединяем их и изолируем. Далее необходимо пробить 34 провод по другую сторону разъёма. Вот что получилось:

Левая сторона в плату, правая к жесткому диску. Ошибок в работе не наблюдается, режим АТА-100 доступен.

Дополнение:

Пин 28 - органицация режима Cable Select, на сером разъёме он отсутствует. Пин 39 - активность устройства. Для того, чтобы отключить активность одного IDE устройства от общего индикатора активности устройств нужно пробить нужный проводок на шлейфе возле его разъёма. Отключить таким образом можно либо дальнее устройство либо оба, отключить только ближнее не получится.
