Филлипс конечно крут, но мы тоже так моге'м!
Речь здесь пойдет о ноу-хау филипсовских телевизоров, системе фоновой подсветки Ambilight.
Суть - продолжение цвета картинки за пределы экрана. Согласитесь - идея хороша.
Вот и мне захотелось для себя подобной красоты. И
пошел мыслительный процесс. А т.к. я уже много лет занимаюсь разработкой

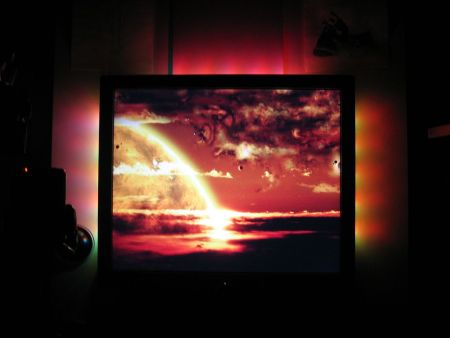

электроники - результат не заставил себя долго ждать:
Конечно, все это еще довольно сырое - и мощность не та и цветопередача хромает, но все это решаемые проблемы.
Часть первая: Диоды.

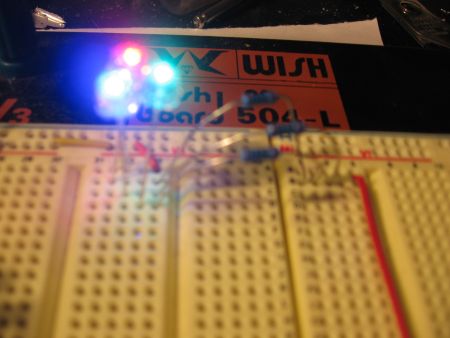

Чтобы синтезировать цвет, нам нужны диоды трех цветов: красный, зеленый и синий. Они смонтированы группами:
Как видно - в сумме получается белый цвет!
Значит
можно двигаться дальше - делать излучатели! Для начала - по 5 групп на
каждый. Маловато конечно, но это уже 45 диодов, не самых дешевых диодов.
Кстати их я брал специально с широким углом обзора - чтоб получить
плавные пятна света, а не жесткие контуры.

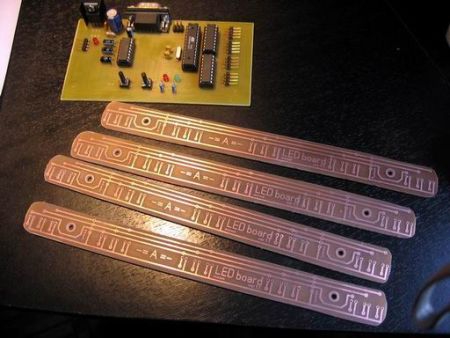

Вот и платки под них. Как я их делал - тема отдельной
статьи. Тем более, что сейчас полно контор, готовых для вас сделать
любую плату.
Часть вторая: Контроллер.

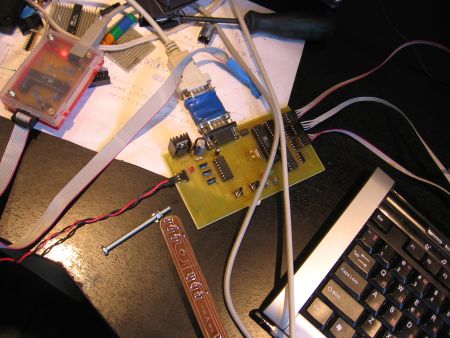

Вот тут уже пришлось напрячь мозги и выдумать вот такой страшный девайс:
На
первое время было решено не заморачиваться с USB (и без него проблем
хватало) и сделать COM-порт. Сначала я думал сделать 4 излучателя, но
потом понял, что Клавиатуру подсвечивать получается некрасиво, и
остановился на трех. Не пинайте меня, что все на Дипах, что страшно и
громоздко, это скорей отладочная плата, чем готовый образец.

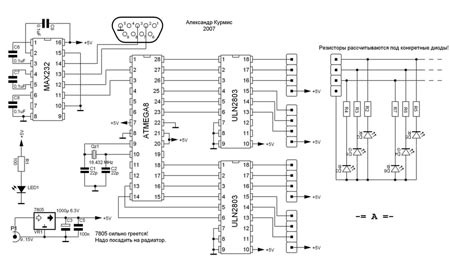

Схема контроллера:
Конфигурация платы:
Не
буду вдаваться в подробности передачи данных и генерации цветов - спецы
это все и так знают, а для обычного пользователя - придется целую книгу
писать. Но, в общем, оно начало работать. Сначала просто фиксированные
цвета, а потом и полноцветная палитра. Вот и пришел момент писать софт.
Часть третья: Софт.
Собственно что надо было сделать:
- 1)Опросить пиксели экрана;
- 2)Подобрать средний цвет;
- 3)Учесть поправки (все-же диоды и ЖК светят по-разному);
- 4)Передать данные на девайс.
Все проблемы были решены - где помог DirectX, где библиотеки аппаратного ввода-вывода. Осталось все это причесать как следует!
Но возникла огромная проблема: Оверлей. Для тех, кто
не в курсе - это аппаратный вывод видео на экран. А влезть в видеопамять
пока не удалось. То есть для того, чтоб смотреть фильмы с эффектом -
надо отключать использование оверлея и переходить на софтовый рендер
картинки. Хотя я разницы и не заметил, но на медленных компах могут быть
проблемы.

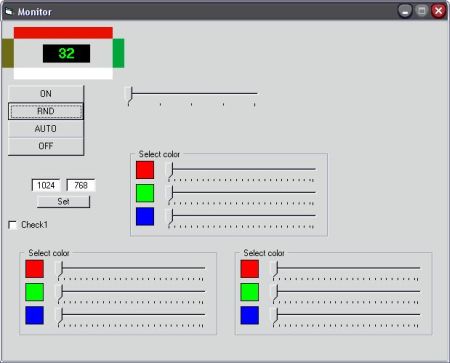

Не пугайтесь, это просто тестовая программка. Как видите - сделано многое, но еще больше предстоит сделать.
Но оно работает!
Часть четвертая: Планы на будущее!
В будущем думаю в разы увеличить мощность диодов,
доделать, наконец, USB (это не проблема, просто нет времени заняться) и
возможно разобраться с оверлеем (вот это проблема). Но уже аппарат
вполне жизнеспособный! Не говоря уже о простом режиме плавного изменения
цветов - очень расслабляет во время работы за компьютером.
